Tropfenabscheiderprofil T100

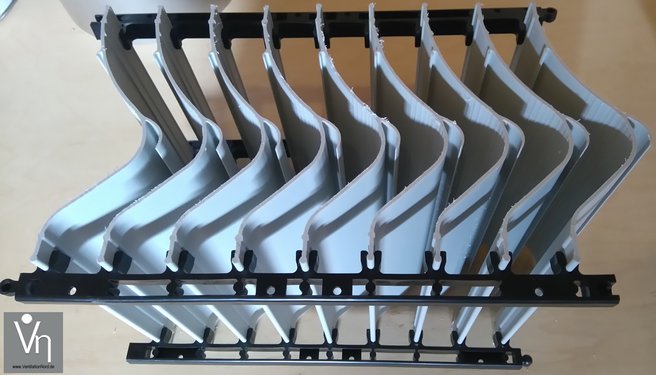

Tropfenabscheiderprofil T 100

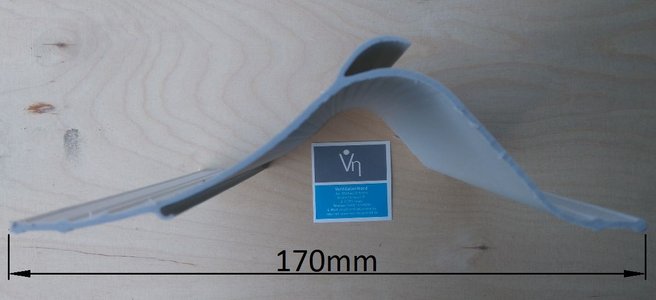

Das einnasige Profil T100 zeichnet sich durch niedrigen Druckverlust und eine hohe Abscheidewirkung aus.
Funktionsweise:
Abscheidung der Flüssigkeitstropfen erfolgt nach dem Trägheitsprinzip. Die Flüssigkeitstropfen werden durch die Krümmung des Profils an die Profilinnenflächen geschleudert und an den Fangnasen abgeführt. Zusätzlich sind an den Innenflächen des Profils kleine scharfkantige Erhöhungen angebracht, die die Restflüssigkeit ableiten.
Einsatz als Tropfenabscheider:
Bei Luftwäschern mit Luftgeschwindigkeiten von 4.5 bis 7 m/s wird das Profil mit einem Abstand von 25 mm als Tropfenabscheider eingesetzt.
Einsatz als Gleichrichter:
Der Abscheider wird als Gleichrichter am Eintritt der Luftwäscher eingesetzt bei einem Profilabstand von 25 bis 30 mm.
